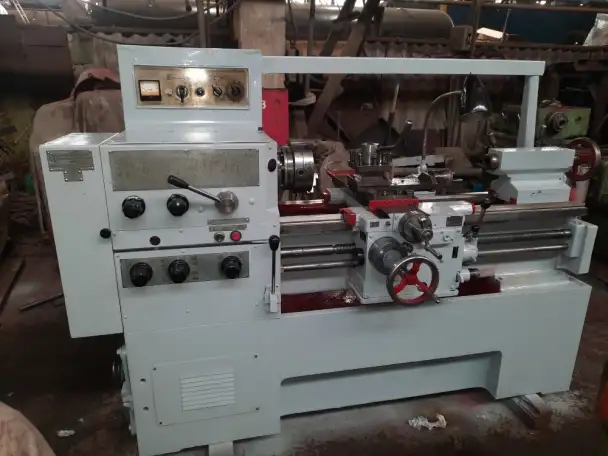

Токарно-винторезный станок 16Б16А
Наибольший диаметр обрабатываемого изделия
- над станиной, мм 400/360
- над суппортом, мм 200/180
Диаметр отверстия в шпинделе, мм 45
Длина обрабатываемого изделия, мм 750
Размер конусного отверстия в шпинделе Морзе 6
Размер центра в пиноли задней бабки Морзе 5
Пределы чисел оборотов шпинделя, мин -1 5-2000
Пределы величин подач, мм/об
- продольных 0,05 - 2,8
- поперечных 0,025 - 1,4
Нарезание резьбы
- метрическая, шаг в мм. 0,25 - 56
- дюймовая, число ниток на 1" 112 - 0,5
- модульная, шаг в модулях 0,25 - 56
- питчевая, шаг в питчах 112 - 0,5
Точность геометрической формы цилиндрической поверхности образца, мм
- постоянство O в поперечном сечении 0,005
- постоянство O в любом сечении 0,012
Шероховатость поверхности после чистовой обработки Ra 1,25
Плоскостность торцевой поверхности, мм 0,01
Точность шага резьбы, мм 0,03
Мощность электродвигателя главного привода, кВт 5,5/7,5
Габариты станка, мм 2270x1110x1505
Вес станка, кг 2050
